Б25

Первый полет прототипа NA-40 состоялся 29 января 1939 года. За штурвалом сидел испытатель NAA Пол Балфор, ему помогал инженер Лайонс. Уже в ходе первого полета проявились вибрации хвостового оперения в момент набора скорости, а также скачки температуры масла и головок цилиндров. Ненадежно работали и моторы Pratt & Whitney. Несмотря на то, что самолет развил скорость 426 км/ч, результаты испытаний признали неудовлетворительными. Всего NA-40-1 совершил 14 полетов общей продолжительностью 5 часов 20 минут.

В период с 28 февраля по 1 марта на самолет установили более мощные моторы Wright R-2600-A71-3 стартовой мощностью 1600 л.с., а винты Curtiss заменили винтами Hamilton Standard «Hydromatic». При этом обозначение самолета изменили на NA-40B (NA-40-2). Дополнительно в каждом крыле установили по дополнительному пулемету М-2, стреляющих вне плоскости винта.

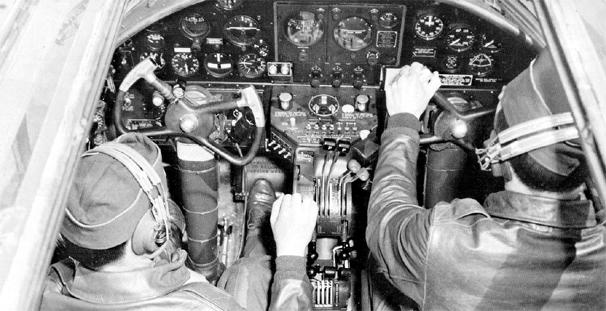

Первый экземпляр В-25 (40-2165) закончили в первые недели июня 1940 года. Экипаж самолета состоял из пяти человек. Двое пилотов сидели бок обок в остекленной кабине. Хвостовой стрелок лежал в районе хвостового оперения и обслуживал пулемет Colt-Browning калибра 12,7 мм, оснащенный телескопическим прицелом. Другой пулемет калибра 7,62 мм стоял в носовом обтекателе фюзеляжа и обслуживался штурманом. У этого пулемета был весьма ограниченный сектор обстрела. Еще два 7,62-мм пулемета находились в задней части фюзеляжа. Один пулемет вел огонь через боковые окна, а другой был выставлен в бойницу в днище. В бомбоотсек самолет мог брать бомбы общей массой полторы тоны. Фюзеляж целиком изготавливался из металлических деталей. Часть фюзеляжа, находящаяся выше крыльев, составляла с ними одно целое и демонтировалась вместе с крыльями. Под хвостом имелся выдвигаемый при взлете и посадке костыль, который предохранял хвостовую часть самолета от повреждений в том случае, если пилот слишком сильно задирал нос машины. Крылья свободнонесущие, крепились к фюзеляжу на середине его высоты. Крылья состояли из пяти секций, в том числе одну, включавшую в себя часть фюзеляжа. Две консоли находились за мотогондолами. Внешние секции имели однолонжеронную конструкцию и оснащались цельнометаллическими элеронами. В крыльях находились четыре бензобака общим объемом 916 галлонов (3467 л). В фюзеляже стоял сбрасываемый бак объемом 420 галлонов (1590 л). На секциях центроплана подвешивались закрылки с гидравс выбором хвостового оперения между традиционной схемой и схемой с концевыми шайбами. Выбор был сделан в пользу хвостового оперения с концевыми шайбами. Такое хвостовое оперение оставляло меньше мертвого пространства при обороне задней полусферы. Первоначально оборонительное вооружение самолета было слабым и состояло из традиционных для американской авиации 7,62-мм пулеметов. Один пулемет стоял в носовом обтекателе фюзеляжа и мог вести огонь через одну из трех бойниц. Другой пулемет стоял в задней части фюзеляжа. Из него можно было вести огонь через отверстия в бортах и днище. Третий пулемет калибра 12.7 мм находился в обтекателе в хвостовой части фюзеляжа. Бомбовое вооружение состояло из кассеты, вмещавшей 12 45,4-кг бомб или различные сочетания бомб массой 113,5 кг, 136,2 кг, 227 кг, 272,4 кг и 499,4 кг, или одиночной бомбы массой 908 кг.

Через 40 дней интенсивной работы было подготовлено 84 варианта оснащения самолета и проработано множество технических решений.

Одновременно спешно собирался первый экземпляр В-25 (40-2165). Машину закончили в первые недели июня 1940 года. Фюзеляж целиком изготавливался из металлических деталей. Часть фюзеляжа, находящаяся выше крыльев, составляла с ними одно целое и демонтировалась вместе с крыльями. Под хвостом имелся выдвигаемый при взлете и посадке костыль, который предохранял хвостовую часть самолета от повреждений в том случае, если пилот слишком сильно задирал нос машины. Крылья свободнонесущие, крепились к фюзеляжу на середине его высоты. Крылья состояли из пяти секций, в том числе одну, включавшую в себя часть фюзеляжа. Две консоли находились за мотогондолами. Внешние секции имели однолонжеронную конструкцию и оснащались цельнометаллическими элеронами. В крыльях находились четыре бензобака общим объемом 916 галлонов (3467 л). В фюзеляже стоял сбрасываемый бак объемом 420 галлонов (1590 л). На секциях центроплана подвешивались закрылки с гидравлическим приводом. Хвостовое оперение цельнометаллическое с концевыми шайбами. Трехстоечное шасси с носовой опорой убиралось в полете с помощью гидравлического привода. Бронирование на самолете отсутствовало. Двигатели Wright «Cyclone» GR-2600-A5B стартовой мощностью 1600 л.с. при 2400 об./мин и рабочей мощностью 1350 л.с. при 2300 об./мин на высоте 1524 м. Двигатели вращали трехлопастные винты с автоматической регулировкой шага типа Hamilton Standard. Винты оснащались системой антиобледенения, а при выключении автоматически флюгировались. На двигателях стояли карбюраторы Bendix Stromberg PD-13E-2. Бомбардировщики В-25 развивали скорость 534 км/ч на высоте 4572 м.

Вскоре North American выпустила десять В-25. Первый из этих бомбардировщиков (40-2165) остался на фирме и использовался для испытаний нового оснащения, а также выступал в роли транспортного самолета. Машины 40-2166,2170,2173,2174 и 2176 спустя какое-то время тоже вернулись на фирму.

Серия первых В-25 состояла из 24 машин с номерами от 40-2165 до 40-2188. Начиная с десятого экземпляра на самолетах ставили крылья с «ломаным» профилем. Новый самолет получил официальное обозначение В-25 «Mitchell» в чедсть бригадного генерала Уильяма Митчелла, считавшегося отцом американской авиации. Это название предложил вице-президент North American Джон Ли Этвуд, предложение Этвуда получило одобрение военных.

В-25А. Бомбардировочная авиация первоначально действовала над территорией противника без истребительного сопровождения. Как показывал опыт войны, В-25 имел серьезный недостаток - слабое оборонительное вооружение и бронирование. Истребительная авиация противника без труда перехватывала бомбардировщики и наносила им тяжелые потери. Защита от зенитого огня оставляла желать лучшего, бомбардировщик не имели бронезащиты, топливные баки не протектированы. Поэтому, на самолеты, начиная с 40-2189, стали ставить протектированные топливные баки, а также броню, частично защищавшую кабину пилотов, а также места стрелка, бомбардира и штурмана.

Очевидно, что все эти переделки повлекли увеличение массы самолета и снижение его летных качеств. Масса машины возросла с 7835 кг до 8112 кг. Чтобы уменьшить общую массу самолета, сократили объем топливных баков в крыльях до 692 галлонов (2619 л). В результате дальность полета сократилась с 3218 км до 2172 км. Эта мера позволила даже несколько уменьшить взлетную массу конструкцию самолета внесли и другие изменения: изменилась форма шайб руля, над местом штурмана-радиста появилось дополнительное окно, изменилась конструкция выхлопной системы. 25 февраля 1941 года новый самолет облетал летчик-испытатель NAA Эдвард У. Верджин. Всего было выпущено 40 самолетов этой модификации, которые попали в авиачасти, дислоцированные на территории США.

Самолеты В-25А имели следующие заводские и армейские серийные номера: NA2858-NA 2897 и 40-2189-40-2228.

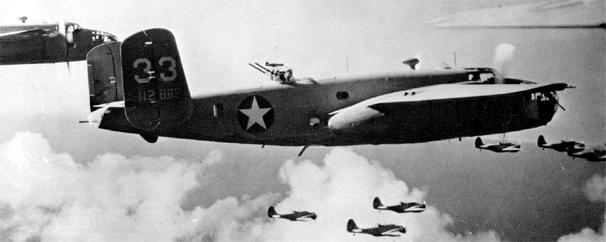

В-25B. Стремясь в еще большей степени защитить бомбардировщик от истребителей противника, конструкторы обратили внимание на разработанную фирмой Bendix турель с электрическим приводом и установленными в ней двумя 12,7-мм пулеметами Colt-Browning. Экспериментальной переделке подвергся один из самолетов, находившихся на сборочной линии. Вместо окна над местом штурмана-радиста установили турель. Другую турель установили под местом штурмана. Нижнюю турель можно было выдвигать при необходимости, а в обычном положении она скрывалась внутри фюзеляжа. Стрелку приходилось наводить нижний пулемет с помощью перископического прицела, находясь в очень неудобной позиции. Турели Bendix могли вращаться на 3600, в результате защита бомбардировщика теперь не имела мертвых зон. Это позволило отказаться от хвостовой огневой точки. На ее место поставили плексигласовый обтекатель, организовав там наблюдательный пост. В результате длина фюзеляжа сократилась с 16,39 м до 16,12 м. От старого вооружения остался один 7,62-мм пулемет в лобовом обтекателе фюзеляжа, обслуживаемый бомбардиром. Так появился бомбардировщик В-25В.

Опыты с турелями англичане проводили незадолго до начала войны. Теперь же американцы столкнулись с проблемами, связанными с использованием турелей. Внутри турели имелось достаточно пространства, чтобы вместить вооружение, боекомплект и стрелка, обвешенного парашютом, кислородным прибором, ларингофоном и прочими аксессуарами. В конструкции башни имелся блокиратор, который исключал возможность повреждения машины огнем своих же пулеметов.

Добавление турелей позволило пересмотреть конструкцию всего фюзеляжа. С хвостовой части сняли ставшую ненужной броню, отказались и от бортовых окон в фюзеляже. С добавлением турелей максимальная скорость самолета и потолок уменьшились. Всего до мая 1942 года удалось построить 120 машин В-25В.

Самолеты В-25В имели следующие заводские и армейские серийные номера: NA62-2898-3017 и 40-2229-2348.

Характеристики B-25

Экипаж, чел. - 5
Размах крыла, м - 20,60
Площадь крыла, м2 - 56,67
Длина самолета, м - 16,49
Высота самолета, м - 4,80
Масса, кг пустого - 7835
нормальная взлетная - 12290
Силовая установка Wright «Cyclone»
14-цилиндровый, радиальный 2 Х GR-2600-A5B
мощность, л.с. - 2 Х 1600
Лётные данные
Скорость, км/ч максимальная - 534
на высоте, м - 4572
Практический потолок, м - 8230
Максимальная дальность, км - 3218
Вооружение
пулеметы 7,6-мм - 3
пулеметы 12,7-мм - 1
Бомб, кг - 1316
